Software » VisKon V16: Modul Dach

Planung und Fertigung von schwierigen Dachstühlen, Sonderbauten, Sanierungsprojekten, Carports, Wintergärten, Hallen, freie Konstruktionen in Holz, Ing.- Holzbauverbindungen

Vollversion:

exkl. MwSt. inkl. MwSt. Kaufen
VisKon V16: Modul Dach € 5 100,00 € 6 120,00 in den Warenkorb

Beschreibung

VisKon V16 Sektor A (Dach)

Planung und Fertigung von schwierigen Dachstühlen, Sonderbauten, Sanierungsprojekten, Carports, Wintergärten, Hallen, freie Konstruktionen in Holz, Ing.- Holzbauverbindungen

Da der Teufel bekanntlich im Detail steckt, gehen Sie effektiv dagegen vor!
Laufend steigende Anforderungen bei der Planung und Ausführung von Bauprojekten verlangen eine Software, die eine detaillierte Planung, Visualisierung und anschließende Ausführung garantiert.  Mit VisKon V15 können Sie genau das realisieren und Ihrer Konkurrenz einen Schritt voraus sein!  Es wurden erweiterte Visualisierungsmöglichkeiten geschaffen, sowie diverse neue 3D-Schnittstellen für eine bessere Durchgängigkeit und Datenaustausch mit Ihren Kunden.

Trotz vielfältigster Planungsmöglichkeiten ist VisKon V16 die Nummer 1 hinsichtlich Bedienkomfort. Seien Sie kreativer und effektiver als Ihre Mitstreiter - mit VisKon V16!



Neuerungen in VisKon V16 als PDF ansehen


Neuerungen im Überblick

  • Ecksystem bei den Gaubenwänden kann nun gespiegelt werden, damit bei Schleppgauben auch die Frontwand durchläuft.
  • Zur Visualisierung werden nun Firstziegel und Dachrinnen beim Dachaufbau erzeugt.
  • Weitere Berechnungsmethode für die Dachneigung ermöglicht, dass die gegenüber liegende Neigung anhand der eingegebenen Neigung und Firsthöhe ermittelt wird.
  • Ziegelteilungsdialog um die Eingabemöglichkeit der Ziegelgesamtmaße erweitert, als Basis zur Ermittlung einer Zuschnittliste.















DACH

Durch den Technologieumstieg von 32 auf 64 Bit und die Integration eines neuen 3D-Kerns wurde mit der neuen VisKon Holzbauversion ein Meilenstein gesetzt, ohne Funktio-nalität, Bedienkomfort und den Fokus „Holzbau“ zu vernachlässigen. VisKon V15 bietet Zukunftssicherheit für viele Jahre, gepaart mit enormer Leistung und intuitiver Bedienung, sowohl in 2D als auch in 3D. Die Profilösung für jeden Holzbaubetrieb!



Abbund einfach & perfekt



  • Dank des neu gestalteten Gebäudeassistenten erstellen Sie Ihr komplettes Bauobjekt.
  • Eingabe von Gebäudeabmessungen, Wandschichten, Öffnungen und aller Dachteile über den altbewährten Assistenten.
  • Dachausmittlung optimiert, dass nun einzelne / mehrfache Dachflächen nach Belieben mit (Dach-) Flächen oder Ebenen manuell verschnitten werden können
  • Freie Grundrisseingabe inkl. Dachausmittlung aller Dachflächen (0° Flachdächer)
  • Optimierung der Sichtdachschalung (Sichtschalungsbretter) nach Rohbrettlängen
  • Festlegung der Dachprofileinstellungen wie Dachneigung, Auflagerhöhen, Obhölzer (Aufhölzer), Sparren- / Pfettenprofilierungen (Freieformen) oder Holzquerschnitte etc.
  • Mittels automatischer Dachkonturerkennung Grundrisse oder Grundrissvorlagen per PDF / DXF / DWG / IFC oder BTL einlagern und die komplexesten Dachausmittlungen in wenigen Sekunden erstellen; Dachausmittlungsvariante über Kante / Fläche erweitert, dass 3D Flächen in echte Dachausmittlungen gewandelt werden können
  • Dachziegelbibliothek mit über 800 Ziegeltypen per Knopfdruck
  • Dachfenster / Schornsteine mit automatischer Auswechslung und Anschluss
  • Erzeugen von Traufabsätzen und Gesimskästen mit nur wenigen Mausklicks
  • Spiegeln von Dächern, Wänden, Bohrungen und Einzelbauteilen
  • Nachberechnung von manuell veränderten Sparren / Pfetten / Sichtdachelementen
  • Automatik zum Erstellen von windschiefen Dachflächen für z.B. Altbausanierung



Dachgauben & Anbauten mittels Assistenten

  • Dachgauben-Assistent mit allen gängigen Gaubenformen wie Satteldach-, Walmdach-, Schlepp-, Trapez-, Rund-, Fledermaus- oder Spitzgaube
  • Anbau-Assistent zum einfachen und schnellen Erzeugen von Anbauten
  • Automatische Auswechslung der Sparren und Zangen direkt beim Absetzen der Gaube in die Dachfläche und gleichzeitiges Berechnen der Pfosten & Bundhölzer



Platten, Balken, Zangen- und Sparrenlagen

  • Erstellen von Balken-, Zangen-, & Sparrenlagen / Sparrenaufdopplern mit festen oder variablen Achsmaß, sowie „schrägen Flugsparren“ per Klick
  • Erzeugen der Balkenlagen wahlweise horizontal oder in beliebiger Ebene
  • Fortlaufende Plattenteilung für Dach-, Wand- und 3D-Flächen
  • Tool zur statischen Vorbemessung (z.B. Sparren, Pfetten etc.)



Freie Konstruktion

  • Planen von komplexen Konstruktionen durch freie Balken, Holzträger (z.B. Doppel T-Träger), profilierten Körpern und Stahlträgern in freier Ebene (z.B. Mandala-Dächer, windschiefe Dächer oder komplett freie Konstruktionen)
  • Stahlträgerprofilkatalog DIN 1025/1026 | Import von Metallverbinder aus 3DFormat
  • Konstruieren von gebogenen Hölzern und Holzbindern



Holzbearbeitung im Detail

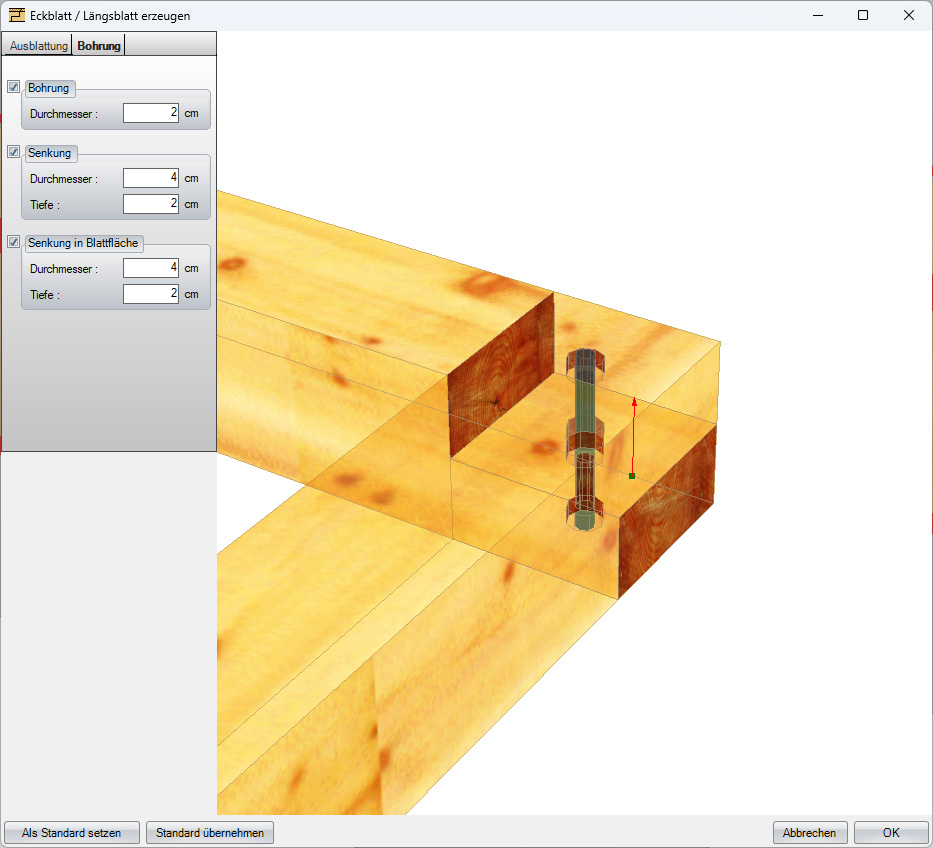

  • Präzise Vorplanung für die Fertigung durch Erzeugen von praxisgängigen Holzverbindungen wie z. B. Profilierungen, Bohrungen, Kerven, Verblattungen, Zapfen, SW-Zapfen, Versätze, Blatt diagonal gefasst, Ausblattung mit Bereich
  • Sämtliche Verbindungsmittel inkl. Vermaßung und Maschinenübergabe



Funktionen

  • Automatische Entzerrung der CNC-Nummern
  • Perspektive: Von 3D-Punkten und den Endpunkten der 3D-Linien können Höhenquoten erzeugt werden
  • Planteile durch Mehrfachselektion verschieben sowie positionieren, wahlweise horizontal oder vertikal
  • Einzelmaßlinie erzeugen: Nach dem Absetzen der Maßlinien können jetzt Maßpunkte hinzugefügt werden
  • Benutzerdefiniertes Raster wählbar beim Einfügen von Planteilen
  • Einfügen der 3D-Ansicht in die Planzusammenstellung auf Knopfdruck
  • Automatische Vermaßung des Gaubenplans inklusive div. Optionen
  • Die Listenausgabe kann jetzt zusätzlich nach sichtbaren Bauteilen in der aktuellen Ansicht gefiltert werden
  • Identische Bauteile werden in HRB-Massenliste zusammengefasst
  • Vorschaubild der Bauteile in Listen für 3D-Flächen- & Deckenliste + Wandflächenausgabe einzeln erweitert
  • HRB-Massenliste um Vorschaubild von Fenster / Türen ergänzt
  • Export der Listen in die aktuelle 2D-Ansicht (Analog Druckvorschau)
  • Export von 3D-Formaten wie WebGL (Projektweitergabe an Kunden), 3D-DXF, 3D-PDF, sowie Bilder mit
  • Schattenwurf
  • Auswahl benutzerdefinierter Profile bei der Balkenkopfprofilierung
  • Erweitern der Metallverbinderliste durch Import aus 3D-Formaten
  • Metallverbinder können um Bohrungen/Ausblattungen erweitert werden
  • Kantenbearbeitungen Falz / Nut / Ausblattung für Holzmassivplatten >>> Export an BTL und BVX möglich
  • Aussparrung / Öffnung in Massivplatten inklusive Tiefeneingabe WUP (V3): Export von freien
  • Holzmassivplatten eingebaut
  • Optimierungen bei IFC Import (Wand / Balkenerkennung; Erzeugen von Öffnungen)
  • Erzeugen eines individuellen 3D-Textes (verschieben, kopieren, löschen, ändern)
  • Bilder einfügen aus der Zwischenablage
